2005-08-31

オアシス


【9/1追記】
+5Vの回路図が修正されました!
--

LED電源の設計者・PROSTさんのBlogです!
#ん? どこかで見たような・・・・w

~LED電源の最新情報はこちらでチェック!


2005-08-29

Goooooooooogler!?


片付けていたら、以前GoogleCAFEで貰った「お宝」が出てきました!
#最近Googleが頑張っているようなので・・・記念にup。

Google,GMail,Blogger,Google talk,Google maps・・・
気が付いたらすっかりGoogle漬けでしたw
~「Googler」はGoogle社員が自分達を呼ぶ時のコトバだそうです。

ps.Google mapsのリンクをクリック!(どこまでもドラッグできます)


2005-08-25

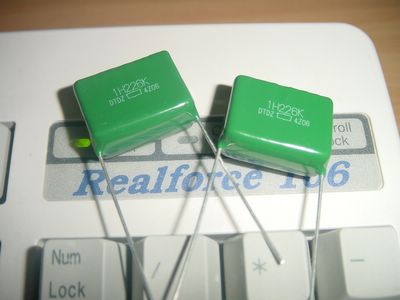

22,000,000pF


どこかで見たShot・・・

※※
試しにIEで表示してみたら、、フォントがずいぶん大きく表示されていますね;
#読みにくくてすみません・・・
「表示→文字のサイズ→小」で私の見ているmozilla(SeaMonkey)と同じ位になりました。
≪強要している訳ではないので・・w≫

2005-08-22

まいくとらんす


タムラ製のマイクトランスを入手しました!!
同じタムラの現行品THs-30と同じインピーダンス比の600ΩCT:60KΩで、端子はMT9ピンです。
#69.12という印刷は1969年製?(ビンテージ・・・なのか??) TEACって・・(謎

特に「タムラ」Freakという訳ではないのですが、、LL1538と同じ(?)「マイクトランス」というところに惹かれましたw

~小ぶりでズッシリ、イイ感じかも!(とーぜんTransI/V用です)

2005-08-21

“にせルリアン”


Hot-redの電解を【水色の】2.2μFフィルムにしてみました。(&パルストランスを例の9:11バイファイラに)
容量的には・・・どうなんでしょ。Reg後はキツいかも(爆
#さすがに1000はムリなので裏にパラですw

【追記】
やっぱ2.2μは少な杉でした・・OTL
音は出ているのですが「安っぽい」というか・・・裏でReg後にOSコン貼ったらイイ感じ!!
#てゆうか、、電解にフィルムパラっただけぢゃん!(鬱

⇒ 足りない箇所を切り分け、デカいフィルムorチップセラ買ってきます・・・w

~「づか」さんの『壁』にはかないません・・・(降参

2005-08-17

よこはま名物 !?


全然かわいくない (・・・むしろ怖いw)

~セサミ“rich”でウマー。


2005-08-15

Reference


h_fujiwaraさん設計・配布のDAC-1704Sです。
#製作途中で休眠していましたが、、やっと日の目を見ました!!

●パーツづかい(バラバラ・・・w) いつもどおりYMにギュウギュウです。
・PCM1704はDigi-keyのKランク
・OPAMPは「とりあえず」I/V:AD8065 LPF:OPA627AU
(パスコンのチップCに秋月の2.2μフィルムをパラ)
・I/V抵抗はVSR、LPFはNS-2B&Dipマイカ
・水晶は日米で売ってた大きめのATカット
・パターンカットで左右独立電源&エンファシス用ジャンパ
・平滑は「大きさとカタチ」で若松の@210円のやつw

音の方は、高品質で「不満や問題は無い」 のですが、
NOSやトランスの「個性的」な音に慣れきったせいか・・・
「よくある音」(デジフィルのせい?)で、もう一つ『何か』が欲しい感じ。
#個人的な思い込みなので「突っ込み不要」ですw

(稲毛OFFの感想)
前回の山梨OFFではTDA1541Aの中での比較でしたが、
1543や球ばっふぁ・球I/Vなど色々なバリエーションが聴け、
ソースによって「ハマる物」があるなど、大変興味深かったです!

~みなさんオツカレさまでした!(すごく楽しかったです)

ps.
私のタムラI/Vはキャラ「濃すぎ」でしたが、、⇒ もっと修行しますw

2005-08-07

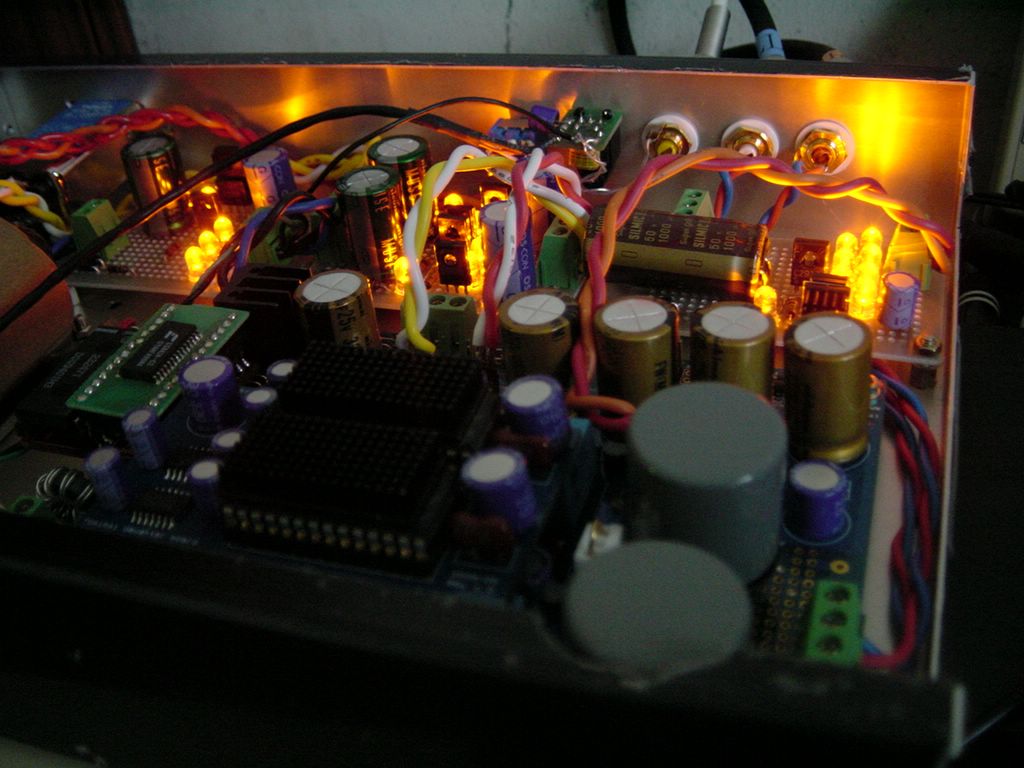

Light-Up!! (the whole view)


【記事を追記してまとめました】
PROSTさんのディスクリート電源を作成、搭載しました!
左から:+5V、±5V、-15Vです(+15Vは省略てゆうか忘れましたw)
#オフセットキャンセルは+5Vで気持ちだけ・・(爆

2005-08-02

Power Unit


PROSTさんのディスクリート電源の回路です。
#公開の了承を頂きました。ありがとうございます!!

「TrやLEDはコレを使ったらイイ!(ヨカッタ)」や「ここをこうすれば!」などの情報をフィードバック出来れば・・と思います!!
